Zero-IF 수신기

전통적인 수신기의 딜레마

안테나를 타고 들어오는 무선 통신 신호는 수 GHz 대역의 엄청난 고주파다. 이 미친 듯이 빠른 신호를 디지털 회로가 곧바로 처리하는 것은 불가능에 가깝다.

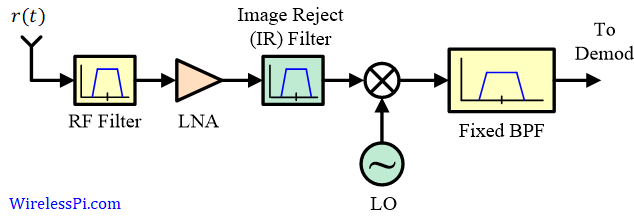

그래서 전통적인 무선 수신기는 한 번에 속도를 늦추지 않고, '중간 기착지'를 거치는 방식을 택했다. 고주파(RF) 신호를 다루기 쉬운 중간 주파수(Intermediate Frequency, IF)로 한 단계 내린 다음, 거기서 원하는 채널만 걸러내고 최종적으로 기저대역(Baseband)으로 내리는 것이다. 이를 슈퍼헤테로다인(Superheterodyne) 구조라고 부른다.





문제는 이 IF 단계에서 원하는 신호만 골라내려면 꽤 까다로운 필터링이 필요하다는 점이다. 특정 주파수 대역만 통과시키는 대역통과필터(BPF, Band-Pass Filter)가 필요한데, 과거에는 SAW 필터 같은 거대한 외부 부품을 칩 바깥(Off-chip)에 따로 달아야만 했다. 스마트폰이나 초소형 엣지 디바이스처럼 칩 하나에 모든 것을 우겨넣고 전력 소모를 극한으로 줄여야 하는 시스템에서는 뼈아픈 약점이었다.



Zero-IF 구조: IF를 0으로 만들자

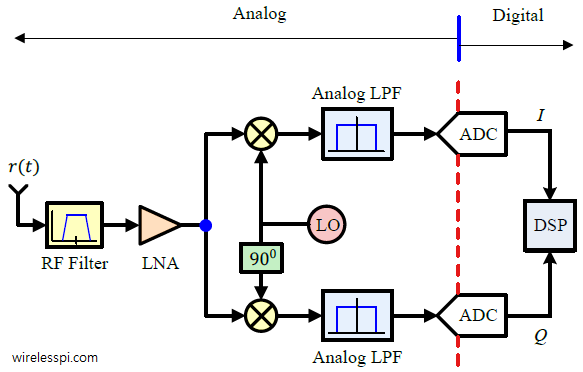

이러한 물리적 한계를 정면으로 돌파한 아이디어가 바로 제로-IF(Zero-IF, 직접 변환) 수신기다. 복잡하게 중간 기착지를 거치지 말고, 고주파 신호를 곧바로 도착지로 내리꽂자는 발상이다.



방법은 의외로 단순하다. 수신기 내부에서 만들어내는 주파수(Local Oscillator, $f_{LO}$)를 안테나로 들어온 수신 주파수($f_{RF}$)와 한 치의 오차도 없이 똑같이 맞춘다. 그리고 이 두 신호를 믹서(Mixer)에서 곱해버리면 주파수의 차이가 0이 되면서, 수 GHz의 고주파 신호가 0Hz 근처의 기저대역으로 떨어진다.

$$f_{IF} = f_{RF} - f_{LO} = 0$$



신호가 0Hz 근처로 떨어지면, 중간에 떠 있는 특정 주파수만 걸러내야 했던 복잡한 대역통과필터가 더 이상 필요 없어진다. 그저 0Hz 주변의 신호는 통과시키고, 위쪽에 남아있는 고주파 찌꺼기 노이즈들만 뭉툭하게 잘라내는 저역통과필터(LPF, Low-Pass Filter) 하나면 채널 선택이 끝난다.



이 LPF는 BPF에 비해 구조가 훨씬 단순하여 실리콘 칩 내부에 구현하기가 용이하다.



• 능동 소스 축퇴(Active Source Degeneration)나 스위치드 커패시터(SC)를 이용해 거대한 물리적 저항을 대체하고,
• 밀러 효과(Miller Effect)를 역이용해 작은 커패시터를 거대한 커패시터처럼 뻥튀기한다.

이 기법들을 조합하면, 과거 칩 바깥에 매달아야 했던 거대한 필터들을 작은 칩 안의 트랜지스터 몇 개로 대체할 수 있다.



결과적으로 제로-IF 구조는 신호의 혼합(Mixing)과 필터링(Filtering)을 하나의 칩 안에서 단일화해 낸다. 오프칩 부품이 완전히 사라지면서 전체 시스템의 크기와 전력 소모가 극적으로 줄어든다.



오늘날 우리가 사용하는 Wi-Fi, 블루투스 등 대부분의 모바일 무선 통신 칩셋이 바로 이 제로-IF 구조를 채택하고 있다. 외부 환경의 아날로그 신호를 끌어모아 AI 연산 장치(NPU)로 끊임없이 넘겨줘야 하는 초저전력 엣지 디바이스 환경에서, 제로-IF는 공간과 전력의 한계를 극복하는 하드웨어 타협안이다.
